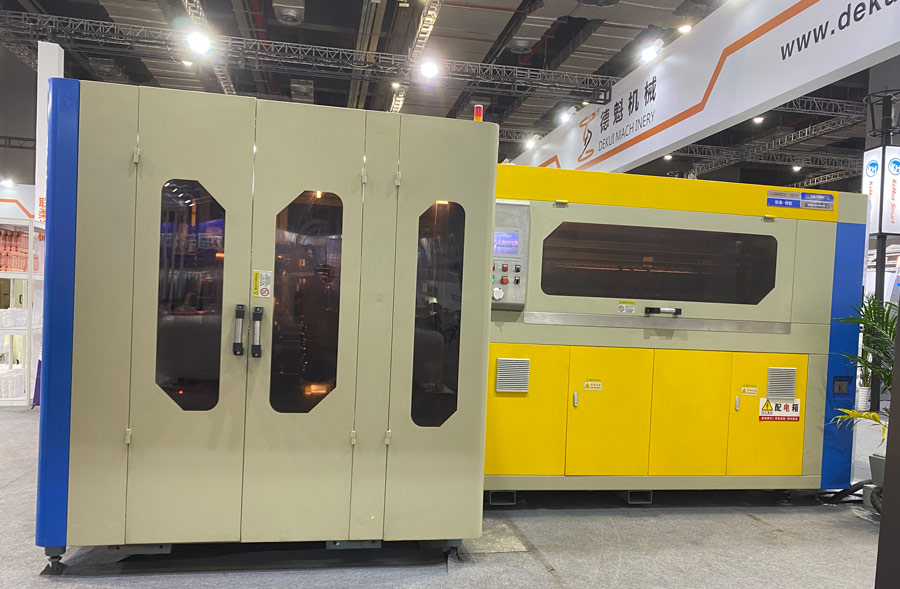

弹簧床芯自动生产线
LD-120F
  • 弹簧调整方式:五轴联动,全部数字化调整,绕簧速度:最快120支
  • 人机界面:采用10寸触摸屏
  • 拖网方式:取消原始的链条+齿轮+凸轮槽的拖网方式,改为专利设计数字化调整方式,拖网距离可精确设定,整机无拖网震动。

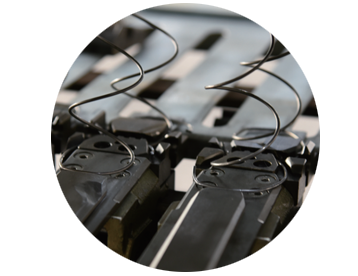

  • 九工位机械手臂与八工位弹簧翻/旋转机构配合工作,平稳高速。生产速度最快120支。
  • 伺服系统控制弹簧间距,调整方便快捷
  • 钢丝转盘采用重载回转支撑轴承,直驱方式,高速运转平稳

产品视频

Play Video
Play Video

产品参数

弹簧型号

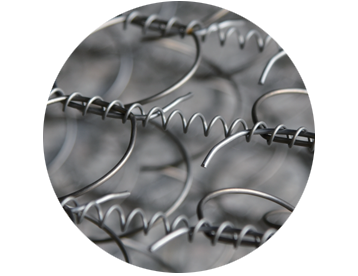

非打结弹簧

生产效率

最快120个    57600个/8小时

弹簧钢丝直径

1.9mm-2.1mm (任选一种)

串簧丝直径

1.3mm

弹簧口径范围

□65mm-75mm □680mm-87mm  (需选择)

弹簧腰径

ф32-45mm  (口径ф 65-75mm)  (任选一种)

Ф45-58mm  (口径ф 80-87mm)

弹簧高度

1000-170mm

4圈  80-120mm

5圈  120-150mm           (任选一种)

6圈  140-190mm

标准: 5圈

床芯最大宽度

2000mm

工作温度

5-45℃

线架承重能力

≥1000kg

使用面积

LxW

5600*4900cm

整机重量

6800KG

电源要求

三相380、单相220V

50-60HZ,交流输出63A,电缆4x4mm

气源要求

约0.6m³/min

总功率

35KW
